產品中心PRODUCT

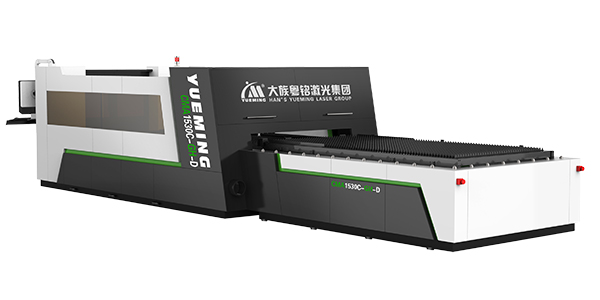

全包圍光纖激光切割機CMA1530C-GH-D

產品介紹
產品特點
性能指標參數
產品應用
包裝驗收

CMA1530C-GH-D 高速全包圍光纖激光切割機采用龍門齒條雙伺服驅動結構專業用于切割0.5~13mm碳鋼；0.5~8mm不銹鋼，鍍鋅板，電解板，硅鋼；0.5~6mm鋁板；0.5~5mm銅板等各種金屬材料，是一款性能優良的光纖金屬激光切割機。
CMA1530C-GH-D全包圍光纖激光切割機產品特點
◆    采用龍門齒條雙伺服驅動結構，高慣量大力矩電機，最大加速度可達1.2G，確保設備高速、高精度運轉；
◆    高剛性加強型焊接床身，進口大型龍門精銑加工，二次退火，有效消除應力；
◆    原廠進口光纖激光發生器，光斑質量好，輸出功率穩定，實現高精密切割；
◆    橫梁經過有限元結構力學分析，重量輕、剛性高、動態性能好；
◆ 專業的激光切割軟件，具有圖形排樣及尖角平滑處理功能，可實現高速打孔及標刻功能；
◆    超低運營成本，激光器每小時僅耗電3~4度；可吹空氣切割各種金屬薄板；
◆    該光纖激光切割機適用于切割材料廣泛：不銹鋼、碳鋼、鍍鋅板、黃銅、鋁合金板、鈦合金、紫銅等多種金屬材料。

CMA1530C-GH-D 全包圍光纖激光切割機 -- 技術參數

型號	CMA1530C-GH-D
切割范圍(長×寬)	3000mm×1500mm
激光器類型	光纖激光器
激光輸出功率	700W~3000W
傳動系統	龍門齒條雙驅
上料方式	全自動雙交換工作臺
最大空移速度	120m/min
最大加速度	1.2G
定位精度	±0.03mm/1000mm
重復定位精度	±0.2mm/1000mm
支持圖形格式	PLT，DXF，DSP、AI等
工作環境	0-45℃ 濕度≤ 80%，無凝結
設備功率	11KW
電源需求	380V/50Hz
總質量	6000Kg
外形尺寸（帶安全防護外罩）	8660mm×2750mm×1870mm

CMA1530C-GH-D 全包圍光纖激光切割機 -- 關鍵亮點部件及設計介紹

部件及設計	圖片	性能描述
“齒條雙驅+滾珠絲杠”混合架構		結合了長行程下齒條高速運行平穩的特點，及短距離滾珠絲杠的高精密特性，最大化發揮機器性能，實現最好的切割效率及效果
高性能進口伺服電機		日本進口高慣量伺服系統，擁有同行業最高的放大器響應性，大大縮短了整定時間，可高速實現加減速，有助于提高機械的穩定性
橫梁結構有限元分析		該不銹鋼激光光纖激光切割機（CMA1530C-GH-A)經過有限元科學分析并優化后而設計的橫梁結構，達到了機床動態性能下的最佳臨界狀態：重量最輕、結構剛性最好，長期穩定性最佳，運動速度最快，極大提高了動態響應速度，特別適合高速度、高精度激光切割。
光纖激光器		1. 波長范圍1070～1090nm 2. 光束質量TEM00 (M2<1.4) 3. 超過10萬小時的泵浦二極管壽命免維護運行 4. 單模光纖傳輸，具有更好的光斑模式及切割效率，專業應用于金屬切割
精密運動部件		原裝進口齒輪齒條傳動系統，配備研磨級齒輪齒條，與絲杠傳動比較，它克服了高速長距離運行的震動缺陷，實現高速高精密傳動。
冷卻裝置		智能雙溫雙控冷水系統，具有超溫報警，流量保護、水位保護等安全報警提示功能。即使在高溫差、高濕度環境的氣候條件下，也可確保設備的正常運轉。

CMA1530C-GH-D 全包圍光纖激光切割機產品應用
適用材料：
主要用于切割不銹鋼、碳鋼、硅鋼、鋁合金、鈦合金、鍍鋅板、鍍鋁鋅板、銅等多種金屬材料的快速切割。
應用行業：
該激光切割機應用于鈑金加工、電器、航空、航天、電子、機械、地鐵配件、汽車、精密配件、輪船、冶金設備、電梯、家用電器、工藝禮品、工具加工、裝飾、廣告、金屬對外加工等各種制造加工行業。
樣品展示：

(不銹鋼激光切割,不銹鋼光纖激光切割機,厚不銹鋼激光切割機)樣品圖
